智能差壓在線密度計

您當前的位置:首頁 >> 產品展示 >> 智能差壓在線密度計

側裝式差壓密度計

側裝式差壓密度計

產品型號:WS3051MD一08
產品規格:罐體側裝式 / 管道側裝式
客服電話:
客服 QQ:

一、產品簡介

WS3051MD一08側裝式差壓密度計測量各種液體或液態混合物密度的現場儀表,可直接用于工業生產過程。智能在線密度計采用先進技術,包括:一個電容式高精度差壓傳感器以及與其相連接的、插入生產過程的一對壓力中繼器。在兩個壓力中繼器之間有溫度傳感器,用來補償過程液體的溫度變化。側裝式差壓密度計工作時連續在線測量液體密度,無過程中斷;可直接用于生產過程的控制。采用一體化的兩線制變送器結構,無活動部件安裝使用方便、維護簡單;配帶清洗裝置,可定期清洗探頭,從而保證使用精度。

二、工作原理

WS3051MD一08側裝式差壓密度計實質上為高精度差壓變送器。其工作原理:定高度的液柱產生的壓力與該液體的密度成正比。

                     P=ρgh


式中:P—— 固定高度的液柱產生的壓力
        ρ—— 該液體的密度

    g—— 測量地重力加速度
        h—— 液柱的高度

根據壓力儀表測量的壓力值,在測量地重力加速度與液柱的高度已知的條件下,就可以得到被測量液體的密度值。

、技術參數

測量范圍:0.000– 3.000 g /cm3 (0000–3000kg/m3)(用戶可隨意選用測量范圍)
標定范圍:0.500– 3.000 g/cm3(500–3000kg/m3)(根據用戶選用測量范圍來標定)
測量精度:±0.01g/cm3、±0.005 g/cm3、±0.002g/cm3(用戶自行選擇適用精度)

重復性:± 0.0005 g/cm3 (± 0.5kg/m3)
操作溫度范圍:-50℃~+250℃(不同介質溫度可選,分為低溫、常溫、高溫型)
最大工作壓力:7.0MPa
流體粘度范圍:0–20000cP
溫度系數:小于0.1kg/m3/℃(校正后)
壓力影響:可忽略不計
內置溫度傳感器:PT1000
接液材質:316L、哈氏合金C-276、鉭、鈦、四氟乙烯(特富?。?/span>

供電電源:24VDC,≥50 mA
智能信號輸出:4-20Ma、 RS485ModbusRTU

顯示方式:高清背光 LCD液晶表頭顯示
輸出精度(20℃):讀數的±0.5%或±0.2%FS
輸出重復性(-40 ~+85℃):±0.1%FS
過程連接:螺紋型、法蘭型、衛生型(尺寸可根據現場或用戶自行要求定制)

外殼:鋁合金

防護等級:IP67
防爆等級: EXdⅡCT6

產品特點

1、側裝式差壓密度計適用于流動或靜止液體, 適合于罐體和容器安裝。

2、采用一體化結構的兩線制變送器,無活動部件,維護簡單。

3、連續在線測量液體密度和溫度,無過程中斷.可直接用于生產過程控制。
4、五位數字液晶顯示。
5、溫度和密度兩參數可同時顯示,便于進行行業標密換算。
6、密度計有幾種不同的觸液材質,根據現場介質來選擇接液材質,滿足不同的需要。

7、出色的過壓保護結構、優越的溫度穩定性、全焊接密封,設計堅固可靠。
8、適合測量高溫和低溫、含雜質高粘度的介質。

9、固定的感應膜片設計,工廠校準,方便現場組態。
10、安裝使用方便,密度計二個探頭接確液體即可顯示讀數。
11、簡化維修,無需定期清洗(粘度較大介質要定期或停機時清洗)。
12、在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
13、本質安全型和隔爆型可用于危險現場。

五、安裝要求

由于工藝流程的需要,側裝式差壓密度計經常安裝在工作條件較為惡劣的現場,為了盡可能減少密度計工作條件的惡劣程度,應盡量安裝在溫度梯度和溫度變化小,無沖擊和振動的地方,無氣泡。只有充分考慮現場特有條件,才能發揮其應有的精度指標。安裝時注意以下事項:

1、產品必須豎直安裝,與地面垂直度不大于5度(如安裝不垂直,或本地重力加速度偏離標準重力加速度時,將產生偏差,后面將介紹如何消除因此而產生的偏差)。

2、側面安裝時一定保證水平方向,密度計裝有水平儀,方便現場用戶安裝。

3、打開電氣盒的表蓋后,重新安裝時應擰緊以保證與密封O型圈緊密接觸,如果不擰緊,濕氣會進入電氣盒內,影響電路正常工作。

4、密度計外殼必須有效接地。

5、安裝位置盡量遠離變頻器或大功率電機,必要時采取隔離措施,使用屏蔽電源線。

6、安裝好后,空管或空罐時調零,使密度值顯示為0g/cm3。


六、接線方式

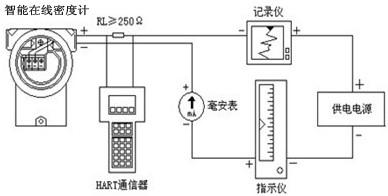

差壓式在線密度計測量現場接線圖


七、應用行業

1、制糖業與釀酒業:榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等;

2、奶制品業:煉乳、乳糖、乳酪、干乳酪、乳酸等;

3、采礦:煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等;

4、煉油:潤滑油、芳香劑、燃油、植物油等;

5、食品加工:番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等;

6、紙漿與造紙業:黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等;

7、飲料加工:啤酒、軟飲料、果酒、速溶咖啡、麥芽等;

8、化工:燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等;

9、石化:天然氣、油氣水洗、煤油、潤滑油、油/水界面等。



產品關鍵詞:在線密度計、智能在線密度計、密度計廠家
