一、產品簡介

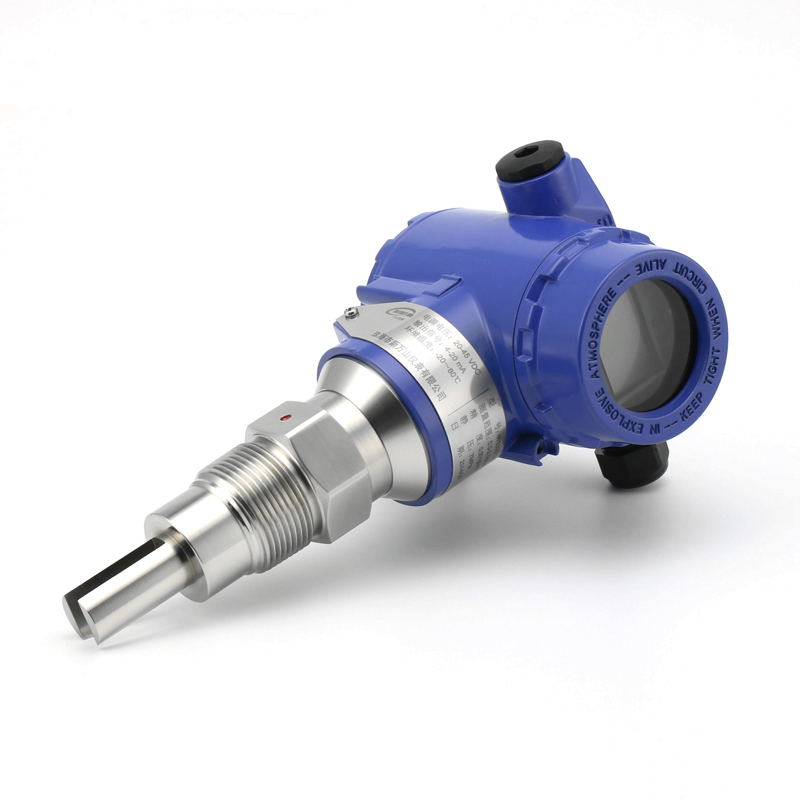

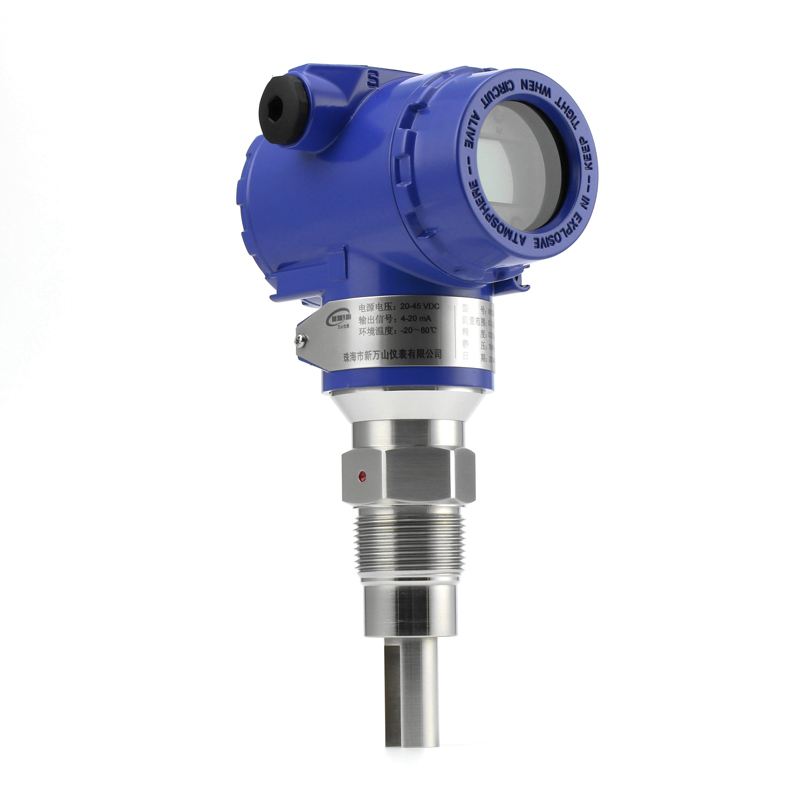

WS3051-MDYCL在線密度計測量精度高。運用音叉的“共振”原理，在壓電元件的驅動下產生振動，探桿周?chē)晃锪习鼑鷷r(shí)振動幅度才急劇減少，從而產生開關動作。

二、工作原理

WS3051-MDYCL在線密度計而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。

介質的密度與振動頻率符合下列數學公式：

         ρ=K0+K1T+K2T2

式中：K0、K1、K2——液體密度計系數，由實驗確定；

         T——振動周期，μs。

按此公式，通過電子處理單元即可計算出準確的介質密度值。

三、技術特點

WS3051-MDYCL在線密度計換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，也可計算出基本密度、°API、白利糖度以及濃度百分比、質量百分比、體積百分比、比重等參數。

WS3051-MDYCL在線密度計，其測量的流體粘度可高達20000cP，這是其優于其它同類產品的一個顯著特征。

四、產品特點

1、適應性強：被測物料不同的電參數、氣泡,振動,密度對測量均不產生影響。
2、免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。

五、技術參數

測量范圍：0.000– 3.000 g /cm3 (0000–3000kg/m3)（用戶可隨意選用測量范圍）
標定范圍：0.000– 3.000 g/cm3(0000–3000kg/m3)（根據用戶選用測量范圍來標定）
測量精度：±0.005g/cm3、±0.001 g/cm3（用戶自行選擇適用精度）
重復性：± 0.0002 g/cm3 (± 0.2kg/m3)
操作溫度范圍：-50℃~+200℃（不同介質溫度可選，分為低溫、常溫、高溫型）
最大工作壓力：207 bar (3000psi)
流體粘度范圍：0–20000cP
溫度系數：小于0.1kg/m3/℃(校正后)
壓力影響：可忽略不計
內置溫度傳感器：PT1000
接液材質：316L、哈氏合金C-276、鉭、鈦、聚四氟乙烯（特富隆）
叉體涂層：標準型，PTFE或電解拋光
供電電源：24VDC，≥50 mA
智能信號輸出：4-20mA，0-1000Hz，RS485ModbusRTU
輸出精度(20℃)：讀數的±0.1%或±0.05%FS
輸出重復性(-40 ~+85℃)：±0.05%FS
過程連接：螺紋型、法蘭型、衛生型（尺寸可根據現場或用戶自行要求定制）
外殼：鋁合金
防護等級：IP67
防爆等級： EXdⅡCT6

六、應用行業

WS3051-MDYCL在線密度計，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道和罐體中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
